“有晶圆厂的才叫男子汉（Only real men have fabs）”——这句话出自AMD创始人桑德斯之口，曾经是硅谷最硬的规矩。谁拥有晶圆厂，谁就是老大。
但今天，这条规矩已经被彻底改写。改写它的，不是某个巨头，而是一对“新组合”——Fabless（只设计不生产）和Foundry（只生产不设计）。
今天这篇，用2000字拆解芯片的三大门派：IDM、Fabless、Foundry。看懂它们，你就看懂了半导体行业权力转移的秘密。

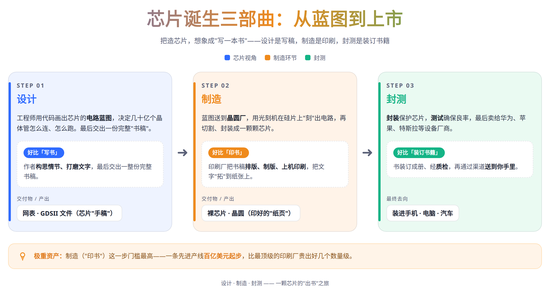

01、芯片是怎么造出来的
芯片的诞生，和出一本书异曲同工。
第一步：设计，好比“写书”
工程师用代码画出芯片的电路蓝图，决定几十亿个晶体管怎么连、怎么跑。好比作者构思情节、打磨文字，最后交出一份完整的书稿。这份蓝图叫“网表”或“GDSII文件”，相当于芯片的“手稿”。
第二步：制造，好比“印书”
把蓝图送到晶圆厂，用光刻机在硅片上“刻”出电路，再切割、封装成一颗颗芯片。好比印刷厂把书稿排版、制版、上机印刷，把文字“拓”到纸张上。这一步极重资产——一条先进产线百亿美元起步，比最顶级的印刷厂贵出几个数量级。
第三步：封测，好比“装订”
封装保护芯片，测试确保良率，最后卖给华为、苹果、特斯拉这样的设备厂商——装进你的手机、电脑和汽车里。好比印刷好的书装订成册，经过质检，再通过渠道送到你手里。
三步连起来，就是芯片从图纸到商品的完整旅程。而在这个链条里，做全部、做部分、做哪一段，就分出了芯片的三大门派——IDM、Fabless、Foundry。

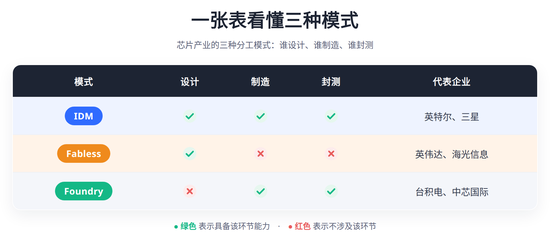

02、三大门派，谁主沉浮
在展开介绍三种模式之前，先看一个容易被忽略的差异：芯片设计环节要求技术密集，但对资本要求不高；芯片制造环节要求技术和资本双密集；封测对技术和资本的要求相对来说较低。
这个差异，直接决定了三种模式各自的壁垒和命运——设计靠人才，制造靠烧钱，封测则更依赖规模和效率。
第一派：IDM——全产业链通吃的“全能选手”
IDM（集成器件制造商）把设计、制造、封测全包圆了——自己画图纸、自己开产线、自己封测、自己卖芯片。英特尔、三星、德州仪器是典型代表。
这种模式的优势在于协同：设计部门想调一个晶体管的参数，制造工程师当天就能配合调整，不用等外部代工厂的排期。早期半导体工艺简单、建厂成本可控时，IDM几乎是唯一选择，所以桑德斯才敢喊出“有晶圆厂才叫男子汉”。
但今天的现实是：一条先进产线投入超过百亿美元，还得每年砸几十亿搞研发才能不被淘汰。光是养工厂，就能吃掉公司大半利润。即便英特尔、三星这样的巨头，也倍感吃力。
代表玩家：英特尔、三星、德州仪器、英飞凌、意法半导体。
第二派：Fabless——专注设计的“轻骑兵”
Fabless（无晶圆厂设计公司）只做设计，制造、封测全外包，自己专注在电路架构和逻辑创新上。英伟达、AMD、高通，以及科创板的海光信息、寒武纪、澜起科技，都属于这一类。
没了工厂的包袱，这类公司启动更快、转型更灵活、研发投入也更聚焦。英伟达能一年迭代一代GPU，AMD能在剥离工厂后起死回生，靠的都是把“制造”的苦活交给代工厂，自己全力卷设计。
当然也有代价——产能受制于人。台积电排期一紧，再牛的设计也得乖乖等着。
代表玩家：英伟达、AMD、高通、联发科、博通，以及科创板上的海光信息、寒武纪、澜起科技。
第三派：Foundry——只制造不设计的“超级车间”
Foundry（晶圆代工厂）的角色最纯粹：不碰设计，只为客户提供制造服务。你给我蓝图，我帮你流片、切割、封装。台积电、中芯国际、华虹宏力就是这种“超级印刷厂”。
台积电开创并主导了这一模式。为维持工艺领先，它在研发与建厂上长期不计成本地重金投入——3纳米、2纳米、先进封装，每一代节点的跃迁都是一场惊天豪赌。但正因为同时服务几百家客户，这些天价的研发与产线成本被海量订单摊薄，而“制造精度”本身，就成了最深的护城河——全球顶尖的Fabless几乎都离不开它的产线。
代表玩家：台积电、中芯国际、华虹宏力。
03、“最具弹性”的环节之一
看到这，有人会问，设计和制造分开，协同性会不会打折扣？会，但架不住一个字——钱。
制程逼近物理极限，建厂成本指数级飙升，与其每家都背一座“百亿印钞机”，不如让专业代工集中攻坚、共享产能，大家一起摊薄成本。从IDM主导到各环节龙头林立，分工是产业成熟的必然。
分工之下，价值加速向设计端集中。
Foundry拼资本开支和良率，折旧压力如影随形；Fabless拼架构创新，固定成本低、边际成本极低，一款爆款芯片的利润会指数级放大。
半导体产业利益分配符合“微笑曲线”，高毛利集中在研发设计和品牌两端，芯片设计直接决定性能、功耗、成本，技术壁垒最高、议价能力最强。在AI周期中，GPU/AI加速、CPU、存储、接口与交换芯片的设计创新最为活跃。
数据已在印证。例如，2026年Q2，上证科创板芯片设计主题指数营收同比增长59.55%，归母净利润增长281.88%，销售净利率22.73%，显著领先国证芯片与科创50。财务上，流动比率3.97、速动比率2.80，同样显著高于可比指数。
当你理解了分工的必然性，就会发现：整个产业链里，估值弹性最大的环节之一，恰恰是Fabless这群“轻骑兵”。
道理很简单：Foundry拼的是资本开支和良率爬坡，是重资产的“慢生意”；Fabless拼的是架构创新和生态构建，是轻资产的“快生意”。一款芯片一旦定义成功、成为爆款，利润会指数级放大，而折旧和产能周期的烦恼，统统甩给了代工厂。
